电磁流量计测量高温流体的解决方案
发布时间:20-03-24 17:12浏览次数:78

 电磁流量计测量高温流体的解决方案

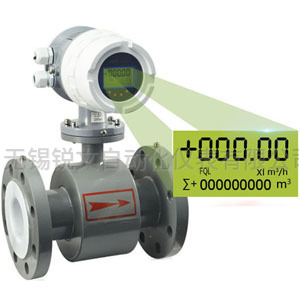

电磁流量计

工业测量仪器来说,不同的种类,都自己规定了各自相应的高温范围。例如:温度计以1500~2000℃的范围为高温范围,对于调节阀、开关阀等阀类,谈到高温时,系指400~500℃以上的温度。流量计也按原理结构方式的不同而规定不同的高温范围。现在实用的工业温度上限对节流机构的差压流量计是540℃左右,容积式流量计是200℃左右,面积式流量计是400℃左右。作为导热媒质或能源的高温气体、高温蒸汽,高速增殖反应堆用的、强导热煤质——液态金属钠等;钢铁工业中的铁水、钢水。就是这三种流体,出于精度和使用材料的不同,在测流量时要求的要点也分别不同,叙述一般的共同点是困难的。因此,此章中仅以高温气体、高温蒸气所使用的节流流量计的实用问题和以测量液态金属的电磁流量计为中心来叙述高温流体的流量测量。

对于铁水、钢水还有两种测流量的方法:一种是应用高频集肤效应的流槽截面积测量的方式;另一种是电磁流量计的方式。这两种方式都可用于连续炼钢设备。为了能进行直接的、非接触形式的测量,也进行了多方面的研究和探讨,但是,实际上一般是通过把流量换算为液柱或重量进行批量处理。另外,在测量液体金属钠的流量时,试验了在配管外安装检测器的超声波方式,不久将能实用化。

使用高温流体的部门以电力、钢铁、化学工业为主,范围非常广,它们要处理多种类型的流体。在进行液体、水蒸气、气体等流量的测量时,人们从不同原理结构的多种类型的流量计中,首先研究了节流机构的差压流量计是否适用,而实际上应用也更多。这是因为它结构简单,而且有丰富的数据和实际使用经验。结果,节流装置作为过程检测仪表,其可信度比任何其他仪表都受人重视。

企业用发电和各厂用的发电装置以免效率化和大容量化为目标,将锅炉的蒸气温度和压力提高到临界温度和压力。这种蒸气为高温、高压的过热蒸气,其温度达568℃,压力达240公斤力/厘米从锅炉流向汽轮机的高压蒸气的流量一般用喷嘴等节流装置来测量。

在炼钢、炼铁中,将燃烧空气的温度提高再吹入***炉、转炉、烧结炉等炉内。这些燃烧空气的流量可用文丘利管等节流装置测量。另外,从这些炉中排出的气体也属于高温范围,可采用文丘利管测量该流量。

由于排出的气体为高温气体,它具有腐蚀性且含有灰尘,在选用材料时,要考虑这些特点和使用条件,选用合乎使用目的的、耐腐蚀性的材料。在化学、石油化学工业中,例如:制氢装置、利用水蒸气改质法的改质炉,其反应管内的温度也加800-900℃左右。石油精制的接触改质装置,温度为420~580℃,压力为15—50公斤力/厘米2。这些装置中的炉内温度虽是高温,但因是测量和控制进入炉内之前的流量,所以.不用测量那么高温的流体。考虑用节流装置测高温流体的流量时,与选择阀类材料一样,在重视温度的同时尤其要重视压力。

选择了适当的材料,就可以测量高温范围的流量。但从材料强度上来看,拉伸强度、屈服点都随温度的上升而下降,大约达到400℃以上时,就出现蠕变现象,因此,可将此温度看作是节流装置中的高温度。
