氮气流量计主要特点和工作原理
发布时间:20-04-09 10:37浏览次数:76

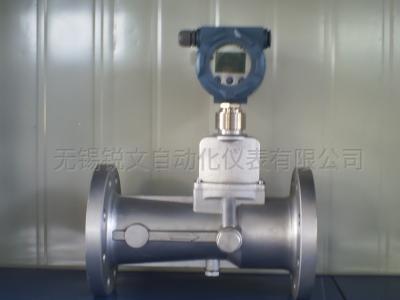

 氮气流量计主要特点和工作原理

 氮气流量计主要特点


1.结构简单而牢固,无可动部件,可靠性高,长期运行十分可靠 。
2.安装简单,维护十分方便。
3.检测传感器不直接接触被测介质,性能稳定,寿命长。
4.输出是与流量成正比的脉冲信号,无零点飘移,精度高。
5.测量范围宽,量程比可达1:10。
6.压力损失较小,运行费用低,更具节能意义。
7.在一定的雷诺数范围内,输出信号频率不受流体物理性质和组分变化的影响,仪表系数仅与旋涡发生体的形状和尺寸有关,测量流体体积流量时无需补偿,调换配件后一般无需重新标定仪表系数。
8.应用范围广,蒸汽,液体,气体的流量均可测量。
气流量计工作原理

     氮气流量计是以卡门(Kaman)和斯特劳哈(Strouhsl)有关旋涡的产生和旋涡与流速关系的理论来测量流量的。当介质以一定速度流过三角柱体时,在三角柱体两侧后面产生一个交替排列的旋涡带,称之为“卡门涡街”。
由于旋涡发生体两侧交替产生旋涡,于是在发生体两侧产生压力脉动,从而使检测体产生交变压力,封装在探头体内的压电晶体元件在交变应力的作用下,产生与旋涡同频率的交变电荷信号,放大器将这种电荷信号进行放大、滤波、整形、***后输出频率与介质流速成正比的脉冲信号(或转换成4 ~20mA信号),送至积算仪进行处理、显示和控制。
一定雷诺数范围内(2×104~7×106 ),旋涡的释放频率f与流体流速V及旋涡发生体的迎流面宽度d之间关系式为f=St?v/d,式中St 为斯特劳哈数,它是一个无量纲的系数,只要准确测出频率f,就可以求得流体流速v,由v求出体积流量。

氮气流量计技术指标

1.精度等级:液体±1.0%,气体(蒸汽) ±1.5%,插入式±2.5%。
2.工作压力:1.6MPa,2.5MPa,4.0MPa,6.4MPa。
3.介质温度:普通型-40~150℃ 中温型-40~250℃ 高温型-40~350℃。
4.输出信号:三线电压脉冲,低电平0~1V,高电平 > 4V,占空比50%; 二线制标准电流4~20mA;三线制标准电流0~10mA。
5.工作环境:-35℃~+60℃,湿度≤95%RH。
6.工作电源:DC12V;DC24V。
7.壳体材料:碳钢、不锈钢。
8.防爆类型:本安型 ExibIICT6。
当流体在测量管中流动时,因流体自身的动能流通过阻流件(内置电容力传感器)而产生的一个作用力,这个作用力与流体流速的平方成正比,检测出这个作用力就可以检测出流体的流速!因此氮气流量计不仅仅可作为氮气流量计,而且也可以作为氮气流量计量,比如乳化沥青、重油等氮气流量计。

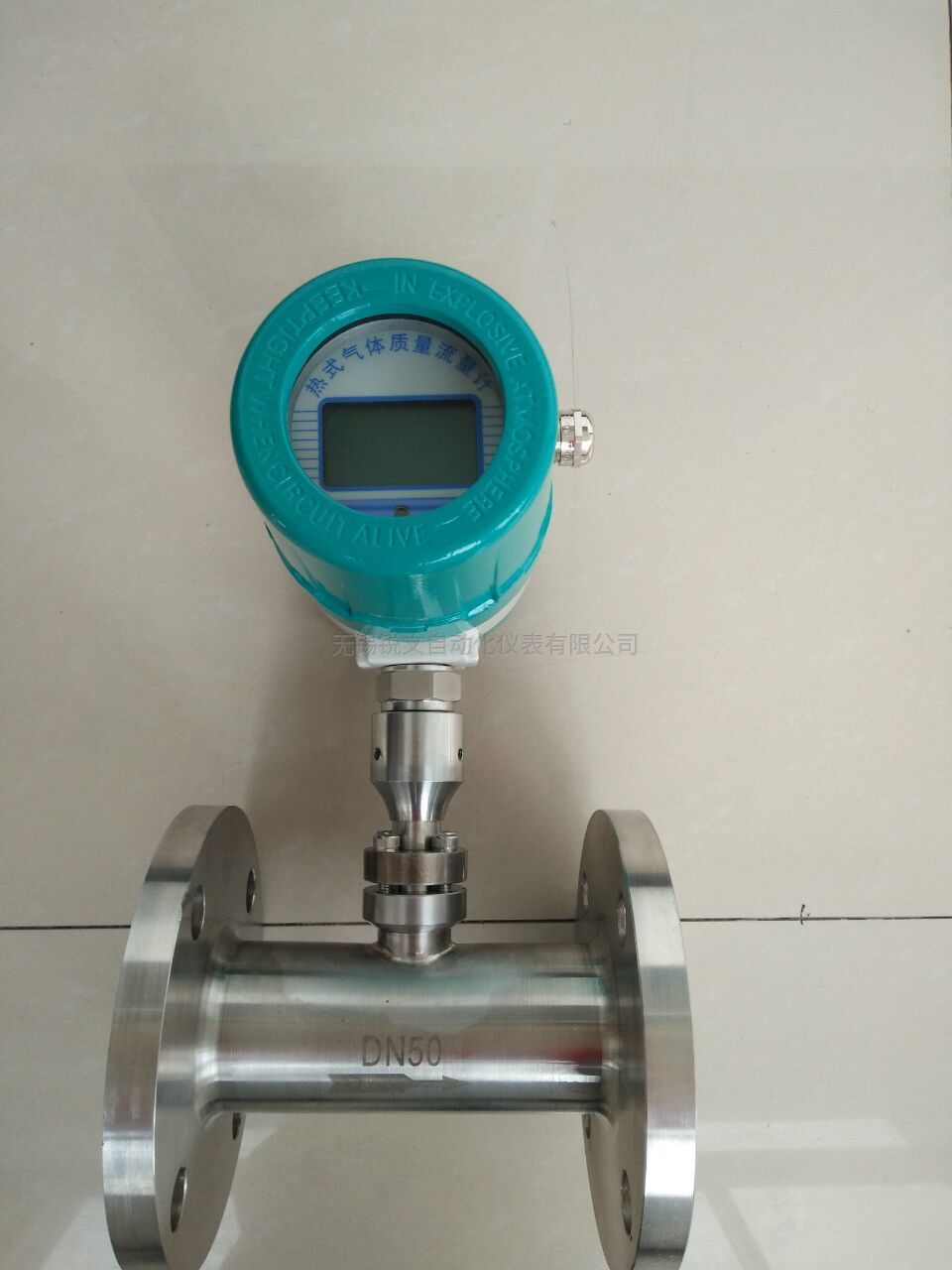

【产品参数】

产品名称:氮气流量计

口  径:DN15~DN500mm 甚至更大口径

公称压力:0.6~42MPa

工况温度:-180~+500℃更高温度与工厂商定

精    度:±0.2~±1.5%FS量 程 比:1:10

壳    体:碳钢;不锈钢(或按用户要求提供)(衬氟)

供电方式:内置3.6VDC锂电池(两年换一次);外供24VDC(可选)

输出信号:4~20mA二线制;脉冲0~1000HZ;RS232/RS485(或按用户要求协商提供)

防护等级:IP65防爆标志:本安型ExiallCT4;隔爆型ExdllCT4

执行标准:企标Q/BET05-06

表头显示:累积流量;瞬时流量;工况温度;工况压力(温压补偿式才有);棒状满量程百分比;故障自检
