影响电磁流量计的磁场分布特性因素分析
发布时间:20-05-11 16:36浏览次数:119

然而在具体实践中,受操作与环境等因素影响,在电磁流量计安装时其可能并非完全处于管道中心,而是存在一定的偏差。而在这种条件下,线圈所提供的磁场,在管道内的分布也会表现出一定变化。以向右偏离为准,针对电磁流量计偏离管道为 1mm、2mm、3mm、4mm 时,对其磁通线分布信息进行分析,具体可见图 3.11:

电磁流量计偏心时磁通线分布

       基于上图所提供的信息,在电磁流量计位置与中心位置存在一定偏离后,相应磁通线分布也会出现一定的变化。在中心位置时,磁通线分布表现出对称性。但在偏心后,则丧失了完全对称性。在向右偏移时,右侧磁通线分布会呈现出密度增加趋势,而左侧则表现出密度降低趋势。且随偏移量增加,这种趋势更为显著。

       基于这种分析,在测量作业中应用电磁流量计,需要切实关注电磁流量计设置位置,确保其处于管道中心上。如电磁流量计安装出现偏差,则会导致管道内磁场分布不具备对称性,而流体切割磁力线所带来的感应电势,也会出现一定幅度的变化,从而导致测量结果不贴合实际状况。

       此外,管道长时期流通液体,会产生一定的杂质,如沉积物或铁屑物等。而这些杂质可能本身也存在着一定的导磁作用,从而对电磁流量计磁场构成一定影响。在这里,选择铁屑物作为主要因素,改变铁屑物尺寸参数与磁导率,分析其对磁场分布的内在关联。

       基于环形空间设置一定的铁屑物,并进行模型构建分析。图 3.12 具体展示了其模型信息。在该图中,橙色小球代指的即铁屑物。

管道中含有铁屑物时磁场分析模型 模型剖分图

       为更好分析与观察铁屑物与测量精度关系。在这里分别选用半径为 0.5mm、1mm、1.5mm、2mm、2.5mm、3mm 的铁屑物,其磁导率 μ 在 1-15 之间。对各种情况下的磁场分布问题进行探究。在本课题中,仅提供了 r=2mm 条件下,不同磁导率的变化问题。图 3.14 具体展示了相关信息:

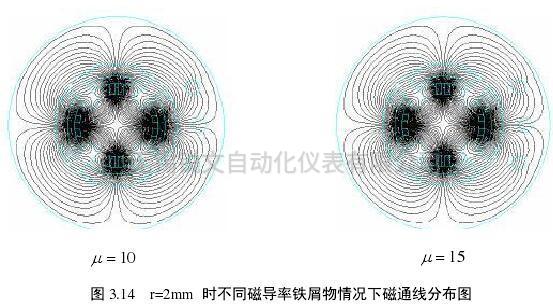

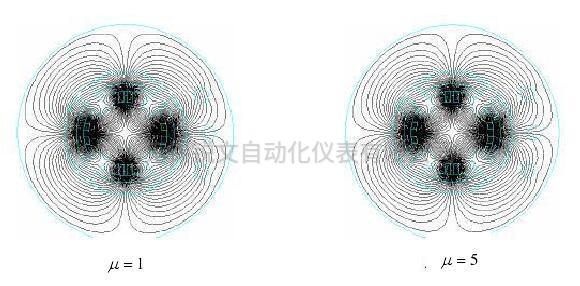

r=2mm  时不同磁导率铁屑物情况下磁通线分布图 r=2mm  时不同磁导率铁屑物情况下磁通线分布图 2
       基于上图所提供的信息,在铁屑物半径参数固定的条件下,随其磁导率增加,其所表现出的导磁作用也较为突出,并促使周围的磁场产生变换。然而这种变化幅度并不大,通过观察可以看出,在磁导率最高时,其与最低磁导率的差异并不显著。出现变形的磁通线也主要集中在最靠近铁屑物的位置,而其余的磁通线,并没有受到其影响。基于此可以判断,在管道内存在一定铁屑物等杂质时,其对测量精度的影响相对较弱。

       综合来看,在安装过程中,如电磁流量计偏离了管道中心,则会对测量精度与质量带来较大程度的影响。为确保电磁流量计可以安装在中心位置,要求在电磁流量计两端布置扶正器。对于流体中可能存在或积累的铁屑物,因其属性与大小因素限制,其对测量活动构成的影响十分微弱,可以不予考虑。基于此,在进行流量测量过程中,通过合理操作,可以将电磁流量计磁场分布对测量的影响控制在一定范围内。
