这种电磁流量计在结构类型上应归入外流式结构，布置有两个线圈，由该部分来负责提供磁场。流通在经过时，切割磁力线则会产生相应的感应电势，而测量感应电势则是由电极来完成的。



借助扶正器可将电磁流量计安装在管道中心上，并以此进行实体模型构建。在模型设计中需要引入六种材料，针对每一种材料，都需赋予磁导率属性，这也是求解与分析的前置条件。以不同颜色来描述不同属性材料。图 3.8 具体展示了相关信息。绿色部分是具体代指的是环形空间。

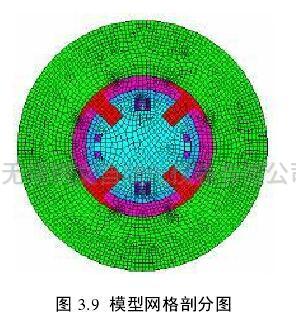

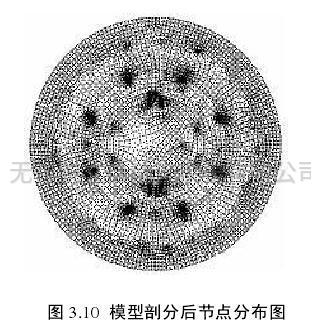

依据实际需要界定单元等级，并以此来实现模型网格划分。在单元等级设定上，共表现为 1-10 级，1 属于最精细划分，而 10 则表示最粗糙划分。在本课题划分时，将单元等级界定为 1 级，划定后，单元数量具体表现为 3577。图 3.9 与图 3.10 具体展示了网格分布与节点分布相关信息。通过观察可以得知，在接近电极与线圈位置，其网格密度较高，而其他位置密度则较低。

考虑到电磁流量计结构设计表现出高度对称性，且在布置位置上处于管道中心上。在通电后，线圈所产生的磁场也表现出对称性。流体经过环形空间时，其运动会切割磁力线，从而带来一定的感应电势，借助电极装置可实现相关参数测定。 【以上内容是有无锡锐文电磁流量计整理发布】
